CONCEPTION , SIMULATION , REALISATION de procédés de fabrication
Nos services
Ci-dessous, vous trouverez nos différents services détaillés.
La prestation que vous recherchez n'est pas dans la liste ?
Ou vous souhaiteriez plus de précisions sur l'un de nos services ?
Appelez-nous.
CONTACT
DESSINS 2D
Réalisation de plans en 2D sur logiciel de DAO:
Création ou modification de tout plan 2D sur Autodesk Autocad.
⊳ Mise à jour ou création de schémas PID depuis des relevés sur site,
⊳ Mise à jour ou création de plans depuis des relevés sur site,
⊳ Plans d'appareils chaudronnés,
⊳ Isométries de tuyauteries,
⊳ Mise en plan depuis modèle 3D,
⊳ Plan de détail des zones classées,
⊳ Plan de détail de tout matériel,
⊳ Tracé des flux,
⊳ Etc...
MODELISATION 3D
Modélisation en 3D sur logiciel de CAO:
Création des modèles sur Autodesk Inventor.
⊳ Cuverie,
⊳ Skids,
⊳ Installation complète,
⊳ Bâtiments et installations,
⊳ Depuis des plans 2D d'architecte,
⊳ Etc...
Modélisation en 3D sur logiciel de BIM:
Création des modèles sur Autodesk Revit.
⊳ ALTRA VISIONE, est confirmé BIM niveau 2,
⊳ Bâtiments, installations, matériels divers,
⊳ Coordination de métiers multiples,
⊳ Déclinaison de familles,
⊳ Visualisation de l'intention de conception,
⊳ Etc...
Modélisation en 3D sur logiciel de modélisation et de rendu photoréaliste:
Création et/ou rendu des modèles sur Autodesk 3dsMax.
⊳ Permet de se projeter véritablement dans le modèle fini,
⊳ Permet de travailler les éclairages et les ambiances pour améliorer le cadre d'un poste de travail,
⊳ Coordination de métiers multiples,
⊳ Des animations peuvent être réalisées pour visualiser le flux des matériels sur des convoyeurs et vérifier les zones de manutention ou de danger potentiel pour les opérateurs,
⊳ Etc...
SIMULATION

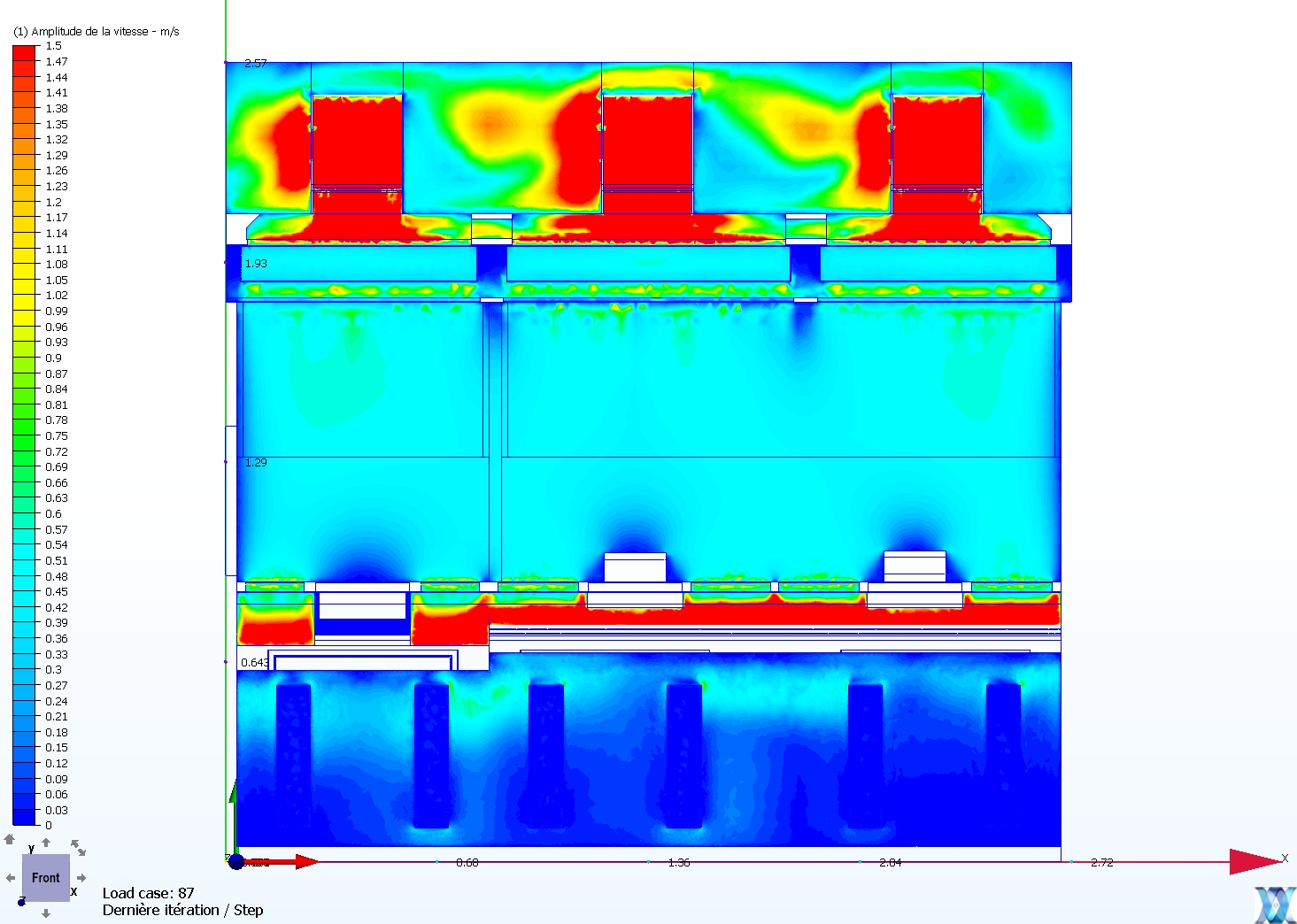

Simulation CFD :
Logiciels suivant le type de simulation à réaliser.
⊳ Simulation de type fluide,

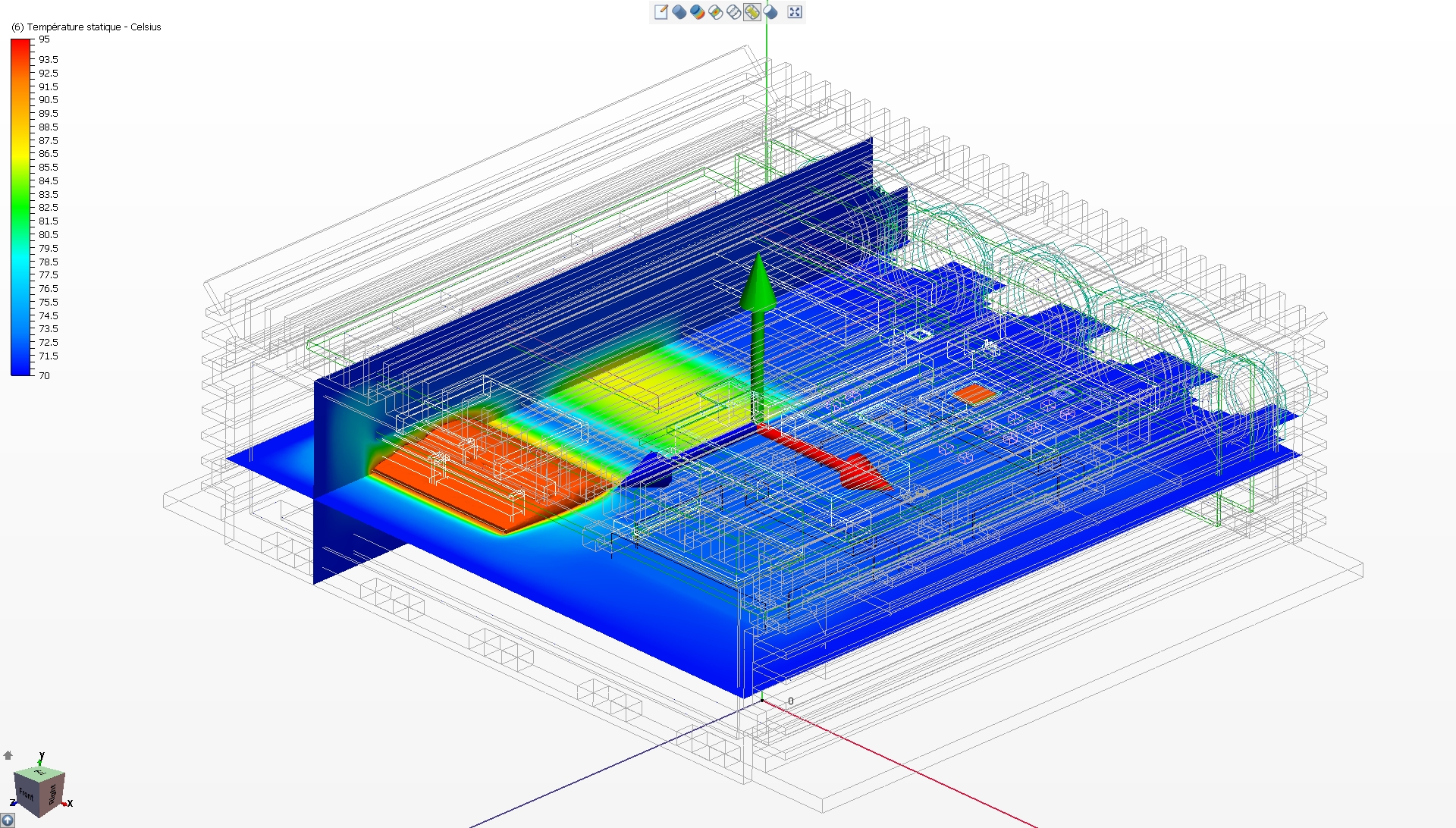

⊳ Simulation de type termique,
⊳ Simulation de type aéraulique,
⊳ Simulation en mix de ces 3 types,
Le flux du travail pour ALTRA VISIONE:
Nous réalisons le modèle 3D sur vos plans, sur nos relevés manuels ou depuis une base par scanner laser 3D,
Nous effectuons le maillage et la simulation,
Nous rédigeons et fournissons un rapport détaillé avec nos explications et conclusions suivant les points à analyser ou à comprendre,
Notre plus ?
L'étude CFD a t'elle démontrée ?
La nécessité de modification de votre installation ou de vos locaux ?
Le besoin d'un matériel spécifique, d'une machine spéciale ?
ALTRA VISIONE répond à votre besoin en assurant la conception, le chiffrage et la réalisation de vos nouveaux équipements.
Savoir faire et équipement : NOTRE DIFFERENCE
⊳ La montée en puissance des ordinateurs a permis de démocratiser les logiciels de simulation numérique. Cependant pour faire fonctionner industriellement ce type de logiciel il est toujours nécessaire d'être équipé de puissantes stations de calcul.
⊳ L'utilisation de ces logiciels exige également un savoir faire important et une connaissance métier approfondie pour comprendre, interpréter et exploiter correctement les calculs fournis.
⊳ Cette connaissance est indispensable pour mener à bien les études demandées par nos clients.
⊳ ALTRA VISIONE réalise des simulations numériques depuis de nombreuses années et possède des stations de travail hautement performantes de dernière génération qui permettent de travailler sur de très gros projets. Notre savoir faire nous permet de travailler en amont le modèle 3D pour obtenir des résultats rapides et des temps de calcul raisonnables.
⊳ Nos délais et côuts d'études sont donc optimisés pour la satisfaction de nos clients.
⊳ Notre parfaite maitrise du flux de travail nécessaire pour réaliser une simulation numérique fait toujours notre différence.

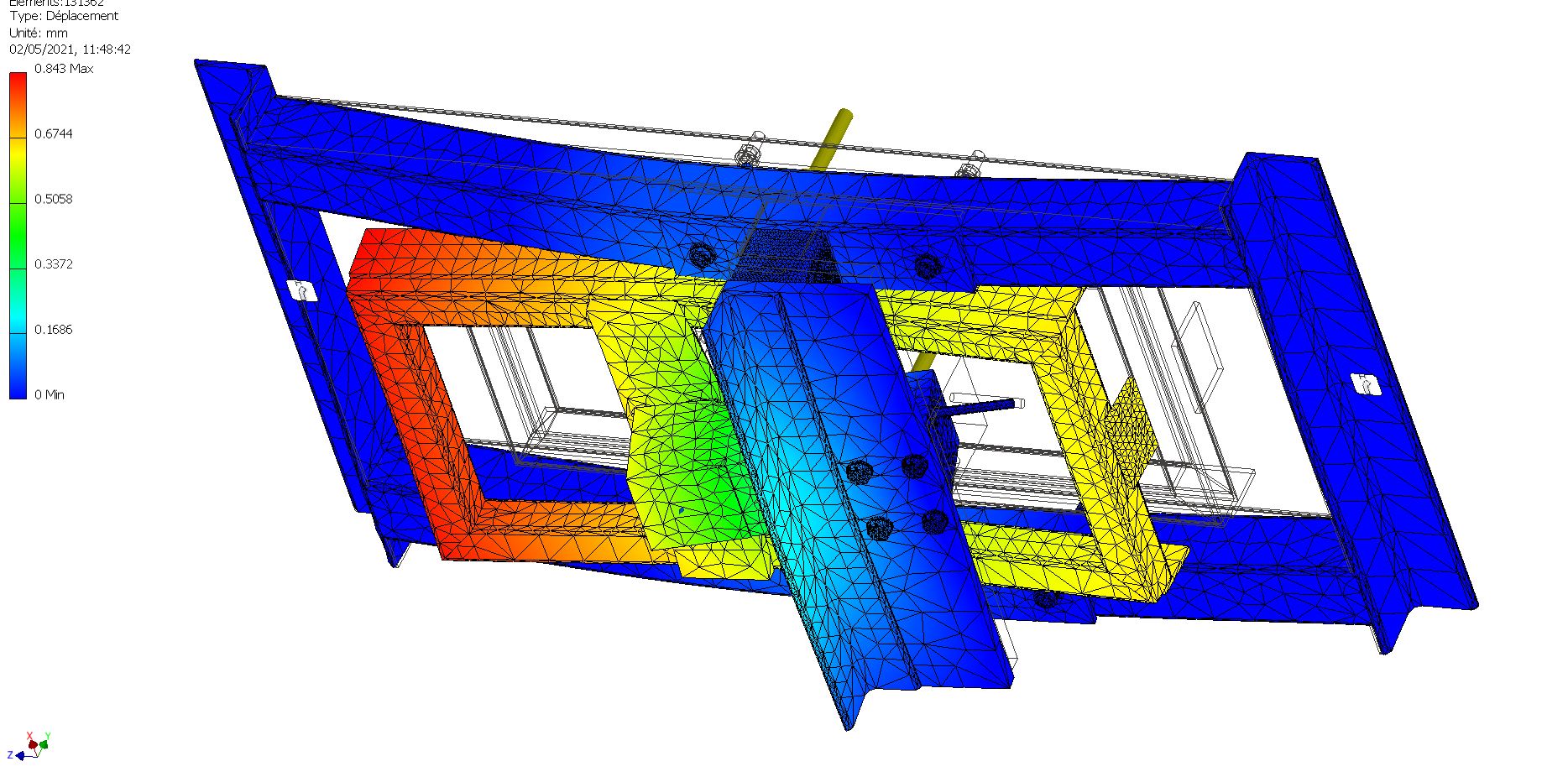

Simulation MECANIQUE:
Logiciels suivant le type de simulation à réaliser.
Exemples de simulations mécaniques
Simulation de la tenue en pression des enveloppes de cuves,
Simulation de la résitance de structures métalliques.
ETUDES
Etudes de FAISABILITE :
⊳ Définition du plan directeur, des objectifs de la faisabilité :
Support client pour la définition de ses objectifs,
Recherche de différentes solutions,
Mise en avant des axes de développement requis,
Estimation budgétaire,
Retour sur investissements.
Avant Projet Sommaire (APS):
⊳ Les études APS ont pour objet :
De préciser la composition générale en plan et en volume,
De proposer les dispositions techniques pouvant être envisagées,
De préciser le calendrier de réalisation et, le cas échéant, le découpage en tranches fonctionnelles,
D'établir une estimation provisoire du coût prévisionnel des travaux à ± 20%.
Avant Projet Détaillé (APD) :
⊳ Les études APD ont pour objet :
De déterminer les surfaces détaillées de tous les éléments du programme,
D'arrêter en plans, coupes et façades les dimensions de l'ouvrage, ainsi que son aspect,
De définir les principes constructifs, les matériaux et les installations techniques,
D'établir l'estimation définitive du coût prévisionnel des travaux, décomposés en lots séparés,
De permettre au maître de l'ouvrage d'arrêter définitivement le programme.
Dossier de Consultation des Entreprises (DCE) :
⊳ Le DCE peut comprendre :
Élaboration, rédaction et/ou mises à jour du Cahier des Clauses Administratives Particulières (CCAP),
Élaboration, rédaction et/ou mises à jour du Cahier des Clauses Techniques Générales (CCTG),
Élaboration et rédaction des Cahiers des Clauses Techniques Particulières (CCTP),
Élaboration et rédaction des spécification techniques détaillées (STD),
⊳ Le DCE peut être également constitué de :
L'établissement d’une liste d’entreprises à consulter,
Les pré-consultations et consultatons nécessaires à la définition des équipements,
Constitution et lancement des dossiers d’appel d’offres,
Assistance au marché des travaux (AMT) :
⊳ Consultation des entreprises avec :
Visites guidées sur site des entreprises consultées :
Suivi des demandes d’informations,
Analyse et mise à niveau des offres de prix (mises au point technique, financière,…),
Établissement et diffusion des tableaux comparatifs détaillés,
Méthode FAST TRACK :
⊳ Elle est issue de la méthode RAD (Rapid Application Development), elle est constituée principalement des phases suivantes :
Cadrage du projet,
Design,
Construction.
⊳ Ces principaux avantages :
Diminutions du nombre d'étapes,
Diminution du planning général,
Diminution du coût des études.
⊳ Elle est particulièrement bien adaptée pour :
Les projets d'agrandissements,
Les projets de mise à niveau ou revamping,
Les projets d'optimisation des process,
Etc...
Assistance à maitrise d'ouvrage (AMO) :
Assistance à maitrise d'oeuvre (AMOE) :
Spécifiques :
⊳ Calculs de pertes de charges :
Fluides,
Gaz,
⊳ Dimensionnement de charpentes, de racks de tuyauteries :
Aciers noir ou galvanisé,
Aciers Inoxydables,
⊳ Amélioration des systèmes de nettoyage en place :
Des tuyauteries process,
Des cuves de fabrication.
⊳ Design de cuves de fabrication :
Design de la cuve,
De son sytème de climatisation,
De son sytème d'agitation,
De son sytème de nettoyage en place,
De son implantation avec pesage ou non.
⊳ Etude de machine spéciale,
⊳ Etude de matériel de nettoyage spécifique,
⊳ Synthèse de plans de différents corps d'état,
⊳ Etc...
LA REALISATION :
CONTROLE, RECEPTION ET MISE EN SERVICE.
Le Contrôle Général des Travaux (C.G.T.) :
⊳ Qui comprend :
L'organisation,
Le suivi (Avancement, coordination, mise en service, tests etc...),
Le contrôle du chantier (respect des règles d’hygiène et de sécurité etc...),
Réunions de chantier,
Conformité de l'exécution des ouvrages,
Etablissement et délivrance des ordres de services,
Ce contrôle peut être assorti d'une "surveillance à pied d'œuvre" plus ou moins permanente par l'Ingénieur-Conseil.
La Réception et Décompte des Travaux (R.D.T.) :
⊳ Qui comprend :
La vérification des états quantitatifs établis par l'entrepreneur,
Etablissement des propositions de paiements à l'entrepreneur,
Rédaction des procédures de tests et essais préalables,
Les opérations de réception des ouvrages, réception provisoire et levée de réserves,
Le décompte général du marché de travaux,
Eventuellement l'instruction des mémoires de réclamation de l'entrepreneur et l'assistance au Maître d'Ouvrage pour le règlement des litiges correspondants.
Le Dossier des Ouvrages Exécutés (D.O.E.)(D.O.E.) :
⊳ Qui rassemble :
Les notices de fonctionnement des ouvrages,
Les plans d'ensemble et de détail conformes à l'exécution (Tel Que Construit) et les pièces contractuelles.
Les pièces contractuelles.
EXPERTISE / AUDIT / CONSEIL :
Amélioration et fiabilisation des équipements et procédés :
⊳ Comprend les domaines suivants:
L'amélioration de la productivité,
L'amélioration des Nettoyage En Place (NEP) / Stérilisation En Place (SEP) ou encore CIP/SIP,
L'optimisation des flux (Du personnel, des MP, des PSF, des PF, des contenants sales et propres),
L'automatisation, l'augmentation productivité,
L'informatisation (traçabilité, recettage,…),
L'ergonomie,
La sécurité,
Prise en compte des normes en cours et des évolutions à venir.
Implantation de nouveaux matériels :
⊳ Comprenant :
Impacts dimensionnels,
Impacts sur l’existant (cloisons, sols, HVAC, utilités),
Planification des travaux,
Bilan énergétique,
Contraintes du bâtiment,
Contraintes du site,
Contraintes de production.
DIVERS
⊳ Evolutions technologiques et règlementaires,
Préconisation pour les mises en conformité (GMP/BPF et FDA),
Préconisation pour les produits OTC en conformité avec ISO 22716, GMP/BPF et FDA,
⊳ Recherche de sources de contamination,
⊳ Installation ATEX,
⊳ Analyse de risques.
NOS MACHINES DE NETTOYAGE :
ALTRA VISIONE crée et commercialise des machines de nettoyage destinées aux secteurs des sciences de la vie.
pharmaceutiques,
biotechnologies,
cosmétiques,
agro-alimentaire.
Ces machines sont conçues suivant les règles et règlementations de l'ultrapropreté.
ALTRA VISIONE peut également concevoir et réaliser toutes autres machines spéciales depuis les spécifications techniques de ses clients.
Station de Nettoyage et Sterilisation En Place ⟹ NEP/SEP automatisée :
Station de lavage : 1 ligne d'envoi en standard.
En standard ⟹ Débit/Pression : jusque 25m3/h à 3bar pour boule de lavage rotative simple ou poire d'arrosage et 7.5m3/h à 6.5bar pour tête de lavage type TJ20G. Toute autre variante pression/débit possible sur demande.
Cuve de stockage stérilisable thermiquement, filtre évent stérile, version ATEX ou toute autre option spécifique sur demande.
Machine de lavage de fûts en plastique, automatisée :
En standard ⟹ Débit/Pression : 1.5m3/h à 100bar pour boule de lavage rotative haute pression et 1.5m3/h à 150bar en variante, possible jusqu'à 200bar mais attention alors au bruit généré.
Conception/réalisation au standard BPF/GMP adaptée pour le secteur cosmétique ou pharmaceutique.
Nettoyage en place avec détergent.
Stérilisation en place chimique (en option).
Séchage intérieur du fût.
Fûts : 30, 60, 120 et 220L en standard sur la même machine.
Station de lavage et de stérilisation de flexibles, automatisée.
Version simple pour zone de laverie,
Version encastrée avec la partie technique en dehors de la zone propre ou classée,
Nettoyage, séchage de l’intérieur des flexibles en standard, stérilisation thermique sur option,
Nettoyage extérieur et stérilisation extérieure chimique ou thermique des flexibles sur option,
Diamètre et nombre de flexibles ⟹ suivant spécifications client, de 1 à 12 flexibles en standard.
Cabine de lavage de conteneurs, automatisée
Les conteneurs peuvent être du type conteneurs de poudres ou conteneurs de liquides/pâteux,
mbiance neutre ou ATEX,
Nettoyage, séchage de l’intérieur des flexibles en standard, stérilisation thermique sur option,
En version simple les conteneurs entrent et sortent en face avant, l’arrière de la cabine est alors située en zone technique.,
En version «zone à atmosphère contrôlée» l’entrée se fait en face avant et la sortie en face arrière, ce qui permet de séparer les flux des matériels sales et les flux des matériels propres.
De base les conteneurs sont lavés en interne, le lavage extérieur, la stérilisation chimique, la sanitisation par la chaleur, le séchage, le refroidissement sont des options à définir au départ du projet.
Pour le soufflage ou le séchage l’équipement peut être livré avec une filtration terminale de type HEPA H13/H14 suivant les pré-requis spécifiques au procédé.
NOS MACHINES SPECIALES :
ALTRA VISIONE crée et commercialise des machines spécifiques en fonction de la demande ou sur spécifications du client.
Ces machines sont conçues suivant les règles et règlementations de l'ultrapropreté.
Quelques exemples ci-dessous :
Unité automatisée de dosage de parfums ou arômes :
Nombre de dosages simultanés : non limités.
Viscosité et température : prisent en compte en automatique par le système.
Le barillet de dosage peut être situé en local technique au dessus de la salle classée(conseillé).
Le dosage est réalisé sous atmosphère protectrice, suivant la classe ISO définie suivant les besoins de nos clients.
Des convoyeurs tampons, en amont et en aval, permettent de travailler de nuit ou en temps masqué.
Taille des cuves : pas de limitation théorique. L'unité permet de travailler avec des volumes de contenants différents, ceux ci sont reconnus par le système intelligent qui s'adapte en automatique pour chaque cas de figure. Tout dépend des surfaces et volumes disponibles, des cadences à respecter, du nombre de produits finis ou semis finis à réaliser par heure etc...

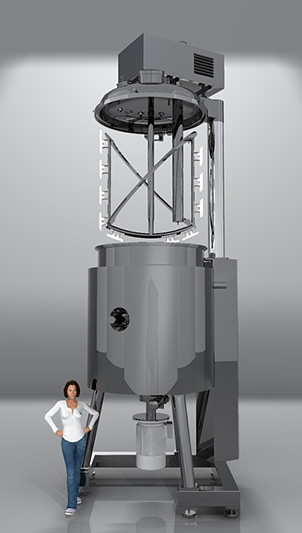

Réacteur de fabrication de produit pateux et semi-pâteux.
Agitation lente : 1 ou 2 mouvements.
Agitation rapide fond de cuve : défloculeuse ou homogénéisation (avec recyclage ou non) .
Accouplement dans la cuve : design hygiénique permettant une parfaite nettoyabilité et sans rétention.
Système de levage du dôme : en option
Système de fermeture du dôme motorisé et automatique : en option.
Lavage : lavage entièrement en automatique sans ouverture du dôme.
Stérilisable : oui.
Raclage : système hygiénique sans rétention peremettant une parfaite nettoyabilité.
Pression : tenue en pression et au vide.
Introduction des poudres : par le vide en fond de cuve ou directement dans la turbine d'homogénéhisation (suivant le modèle de la tête).
Unité automatisée de stockage et distribution de parfums.
Stockage de cuves en acier inoxydable de 220L (ou plus si nécessaire) en rack,
Toutes les cuves sont pesées unitairement avec une précision de +/- 50gr sur la version 220L.
Installation ATEX.
Conception/simulation/réalisation des systèmes unitaires de pesées par ALTRA VISIONE.
Distribution unitaire automatisée de chaque produit.
Gestion informatisée des produits distribués (quantité restante, lot, quantité doséeetc...
RELEVES PAR SCANNER 3D
Résolution et portée du scanner suivant le modèle à relever,
Relevés en extérieur de bâtiments, d'installation industrielle, de rack de tuyauteries...
Relevés en intérieur de locaux ou d'installations complexes.
Relevés d'ojets avec des formes complexes comme des pales d'agitation pour effectuer une simulation CFD par exemple.
Le flux de travail pour ALTRA VISIONE
Nous réalisons le relevé sur site avec le modèle de laser adapté. Nous obtenons plusieurs fichiers restituant le modèle sous forme de nuages de points,
Sur des logiciels spécifiques, nous recalons géométriquement les différents fichiers obtenus et transformons les nuages de points en un seul modèle 3D utilisable.
Nous pouvons alors restituer le modèle 3D à notre client suivant un format 3D standard de type STEP, IGS, SAT etc...
Ou travailler dans ce modèle pour ajouter des matériels ou modifier le contenu de l'installation, du bâtiment etc...
VISITE VIRTUELLE :
Qu'est ce qu'une visite virtuelle ?
Virtuel :
▸ Le virtuel est le réel avant qu'il ne passe à l'acte, ceci défini bien le modèle 3D et l'idée générale de conception assitée par ordinateur.
La visite virtuelle :
▸ Une visite virtuelle est donc une visite de sites ou d'installations réalisée au moyen de logiciels spécifiques qui permettent de circuler librement dans une maquette 3d réalisée en CAO ou en BIM au même titre qu'une personne qui circulerai à pieds dans le modèle réel.
Les avantage d'une visite virtuelle :
Limitations des modèles CAO ou BIM,
▸ Il est indubitable que les modèles 3D habituels amènent beaucoup d'avantages par rapport aux modèles 2D, ils permettent d'éviter de nombreuses erreurs de conception, permettent une meilleure compréhension du modèle et permettent également une diminution des temps d'études chez ALTRA VISIONE.
▸ Cependant s'il est avantageux de pouvoir tourner et regarder une pièce mécanique ou un skid d'installation sous tous ces côtés, il n'en est pas de même pour un bâtiment où il est nécessaire de voir l'intérieur des locaux. Ce qui, dans un logiciel de CAO, est bien sûr possible mais demande des manipulations du modèle à travers le logiciel qui ne permettent pas une démonstration fluide en réunion.
▸ De plus, notre expérience nous a montrée que même un modèle 3D soigneusement élaboré, parfaitement représentatif du modèle réel et présenté avec maints explications ne permet pas toujours de faire passer l'idée générale de conception aux personnes concernées. Ceci tout simplement parceque le métier de certaines catégories de personnel n'est pas de lire ou d'interpréter des plans et/ou qu'il peut donc être difficile pour d'autres personnes de se projeter de manière imaginaire dans l'espace.
L'apport de la visite virtuelle :
▸ La visite virtuelle permet de suivre un avatar dans le modèle comme dans une visite guidée de site. En temps réel on peut aller et venir, monter ou descendre les escaliers, tourner sur soi même etc... Mais également lever ou baisser la tête et permettre des points de vue difficilement visualisable rapidement pendant une réunion dans une maquette 3D.
▸ La visite virtuelle amène donc un avantage certain sur un modèle 3D en amenant une mise en situation quasi réelle et une visualisation ludique du modèle 3D. Le processus de décision est facilité pour l'utilisateur qui est confronté au projet.
▸ ALTRA VISIONE est équipé pour réaliser des visites virtuelles chez ses clients. C'est une solution adéquate et industrielle qui permet également à nos client par l'intermédiaire d'un viewer de revisualiser sur ses propres machines la maquette fournie par ALTRA VISIONE. Les avantages sont avant tout une grande convivialité, une facilité d'utilisation et de communication interractive pendant la visite. La maquette 3D issue de la CAO ou du BIM est directement exploitée sans retouche.
