Simulation des flux hydrauliques dans un échangeur tubulaire thermique.

Vitesse des flux dans l'échangeur thermique.

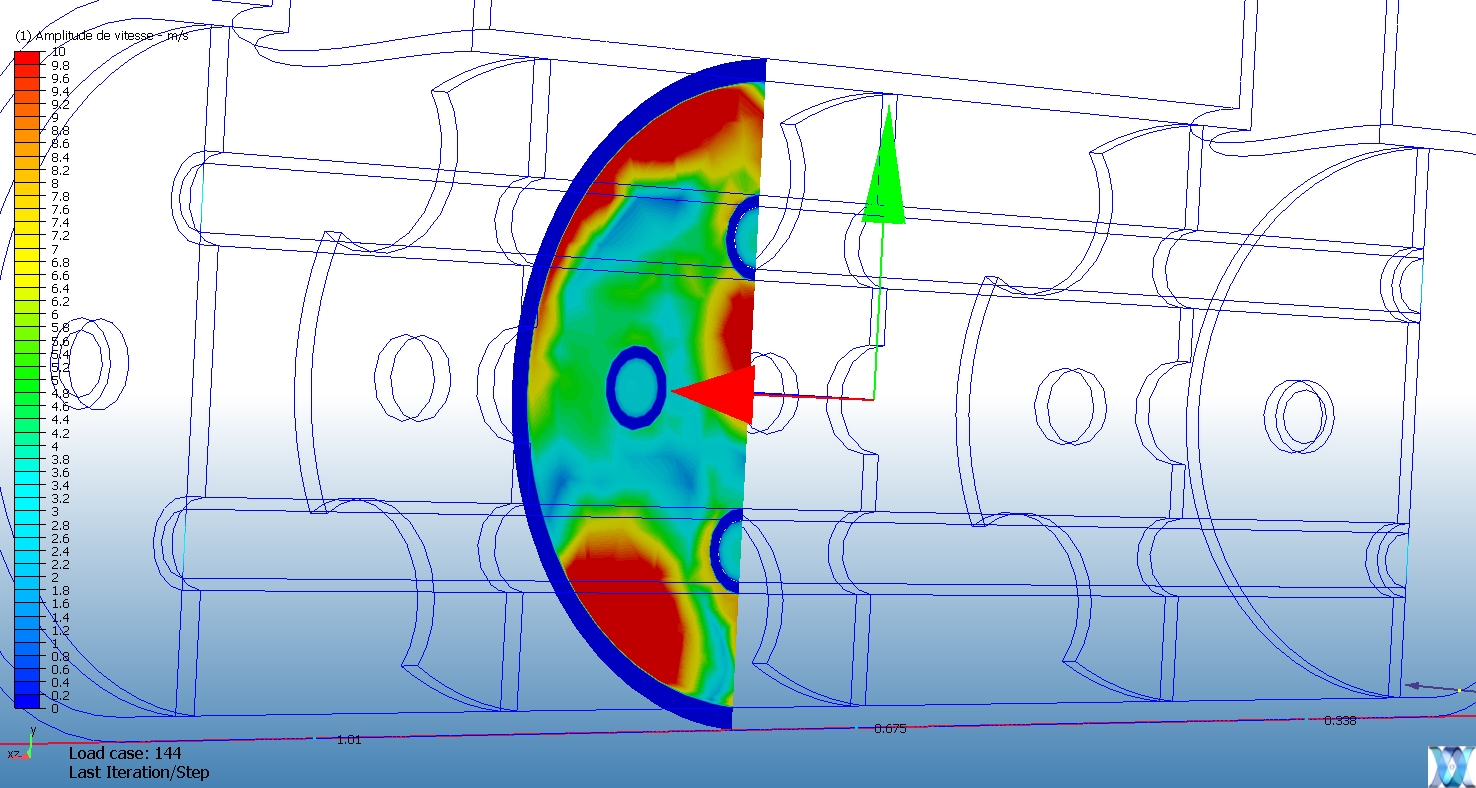

Coupe tranversale ombrée pour la répartition des flux.

Vérification des vitesses des flux hydrauliques tranversaux.

Vue en plan des flux sur uen bouche de soufflage.

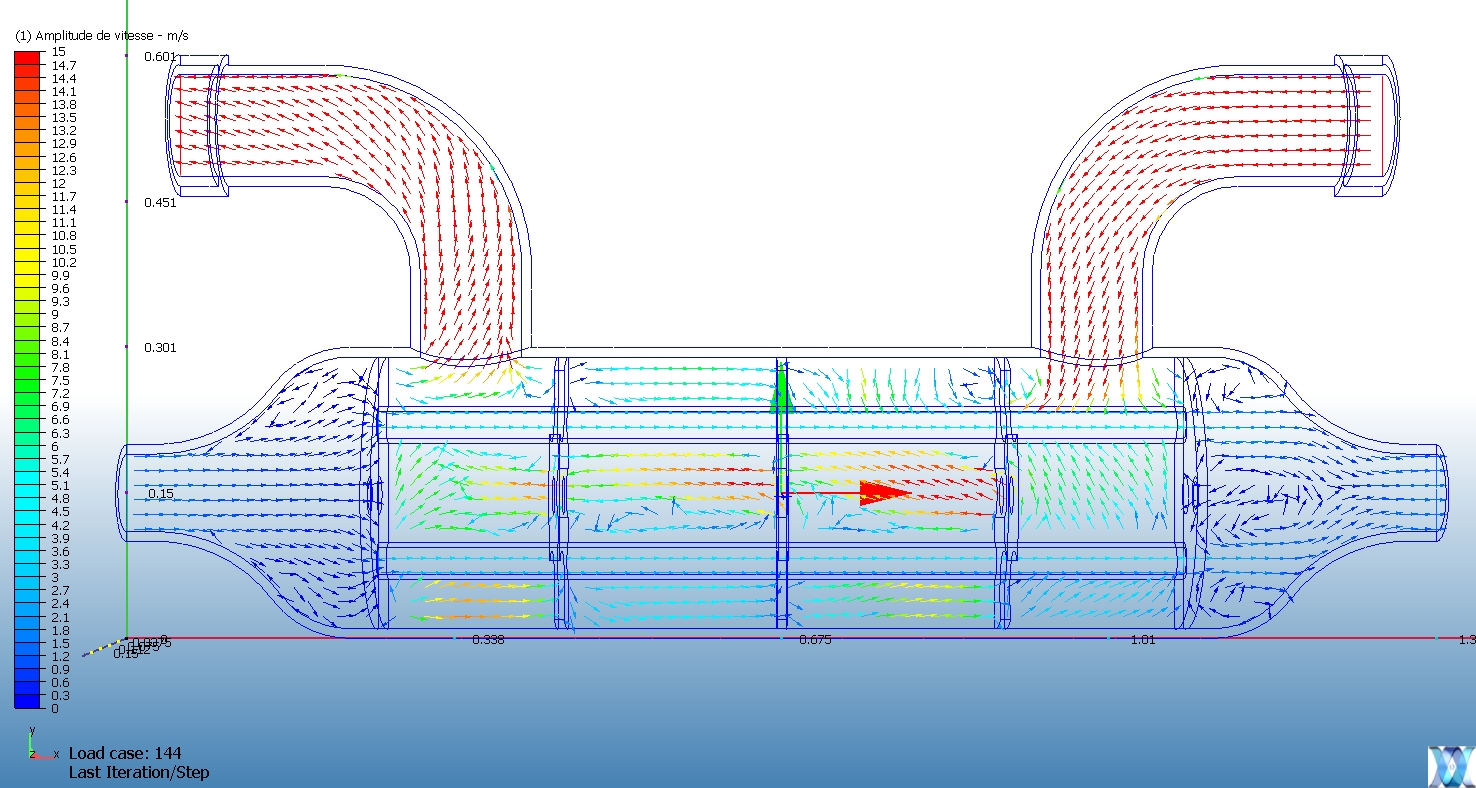

Vu en coupe avec vecteurs de vitesse.

Autre vue en plan des flux.

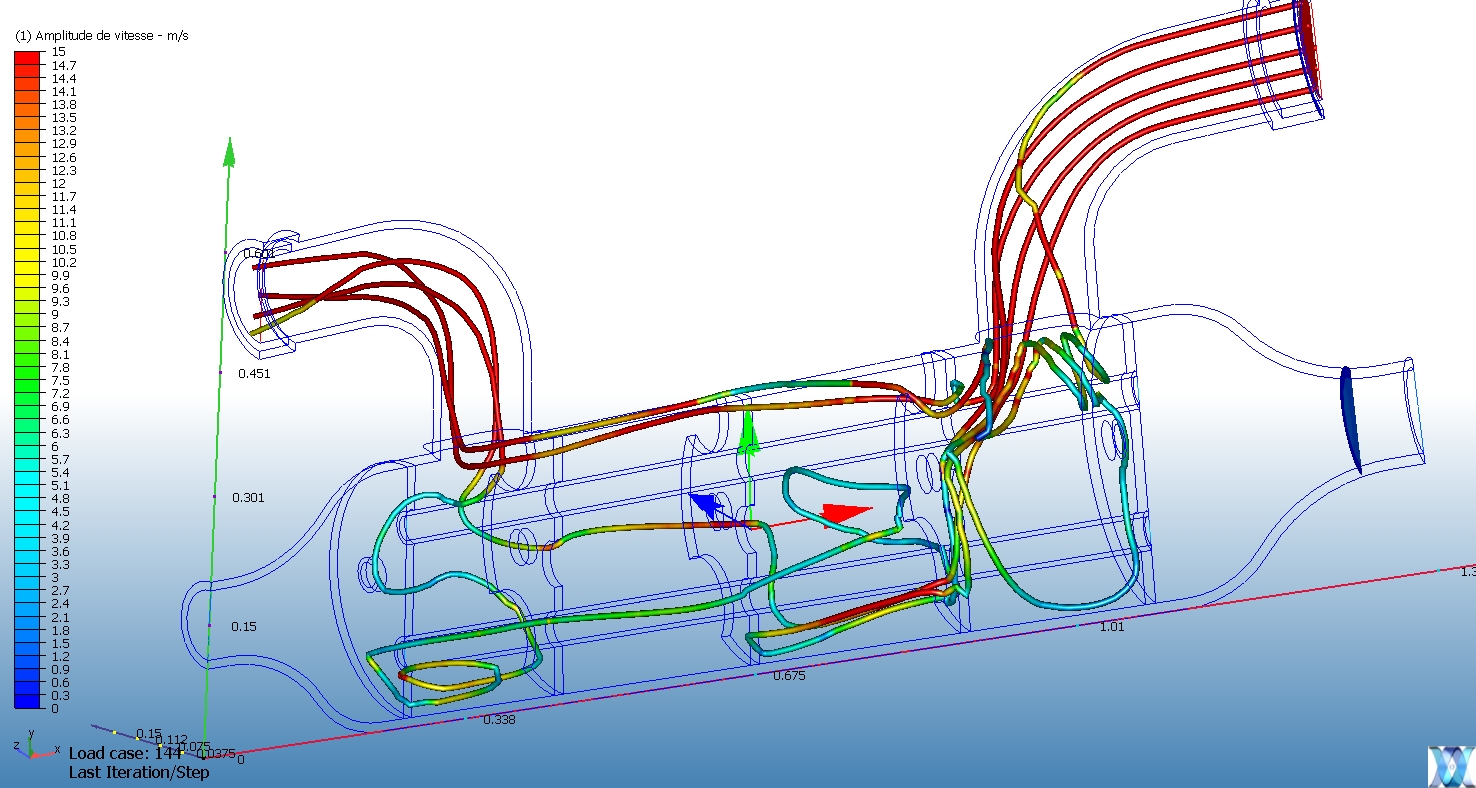

Vue générale des flux en filaire suivant la méthode des "brins de laine".

Informations projet :

  • Categorie: Simulation

Simulation d'un échangeur thermique.

Vérification de l'efficacité des chicanes dans la répartition des flux internes.
