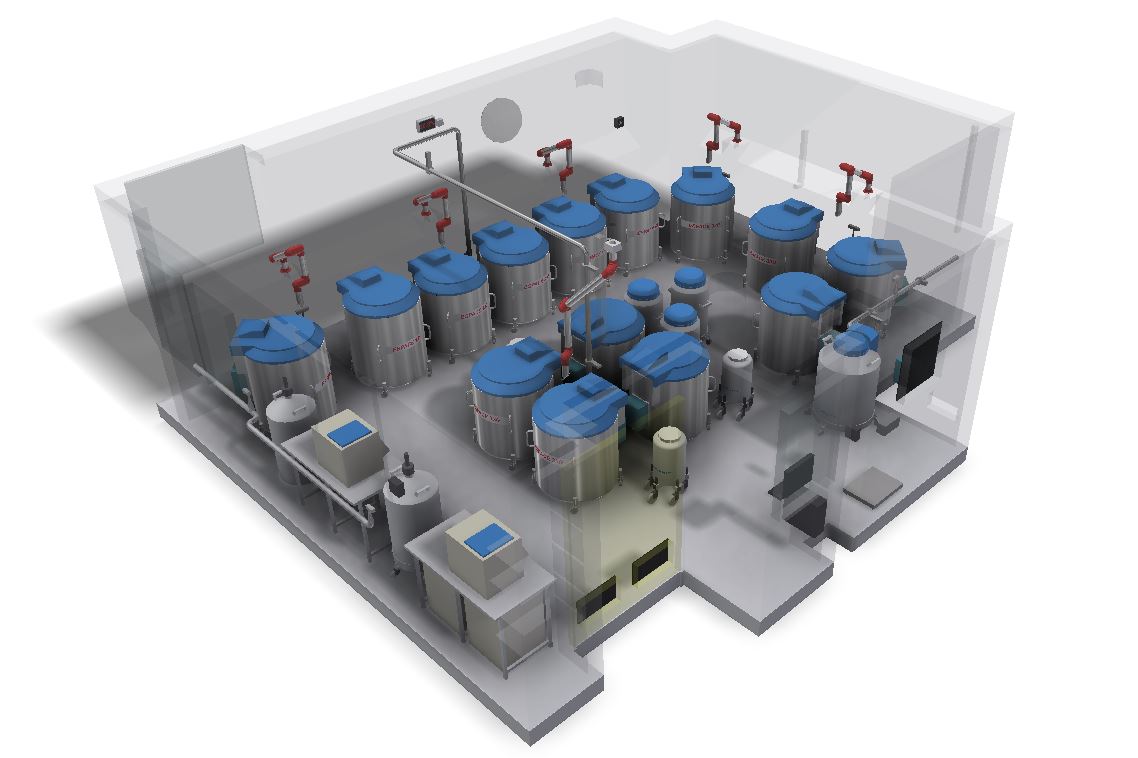

Maquette 3D du local de stockage.

Maquette 3D du local de stockage.

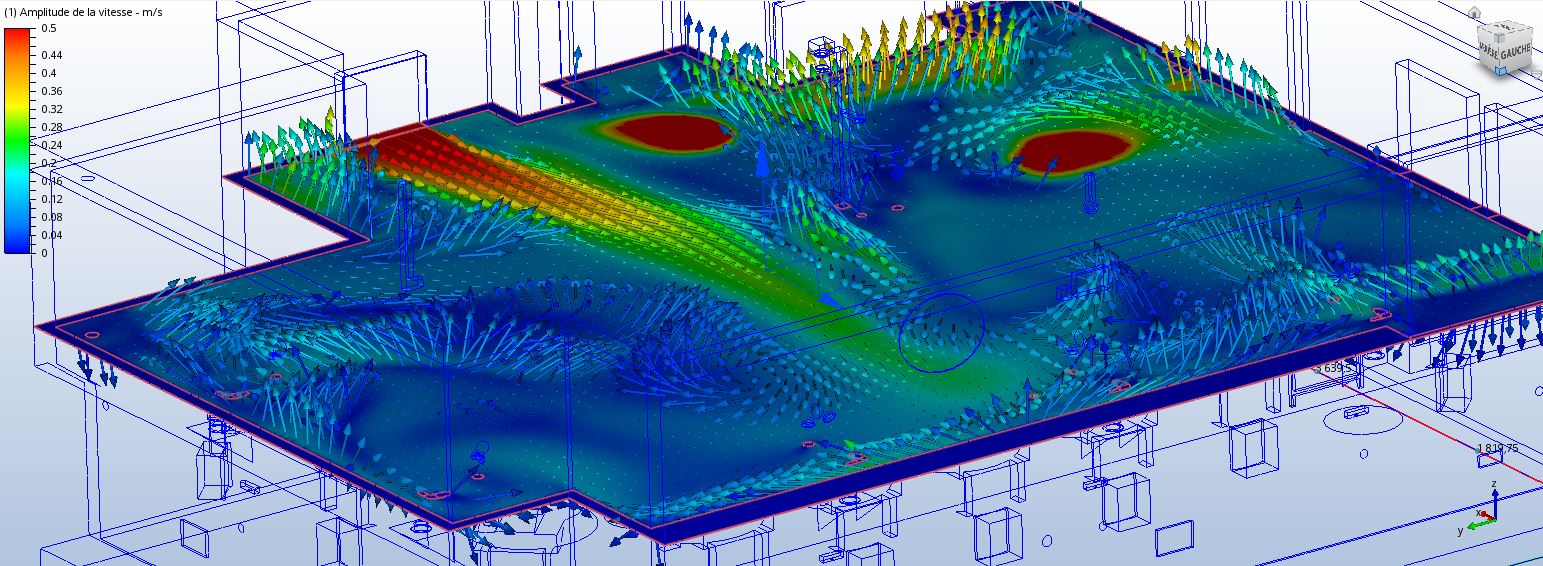

Vue générale des vitesses dans un plan horizontal.

Vérification des viteses des flux aérauliques.

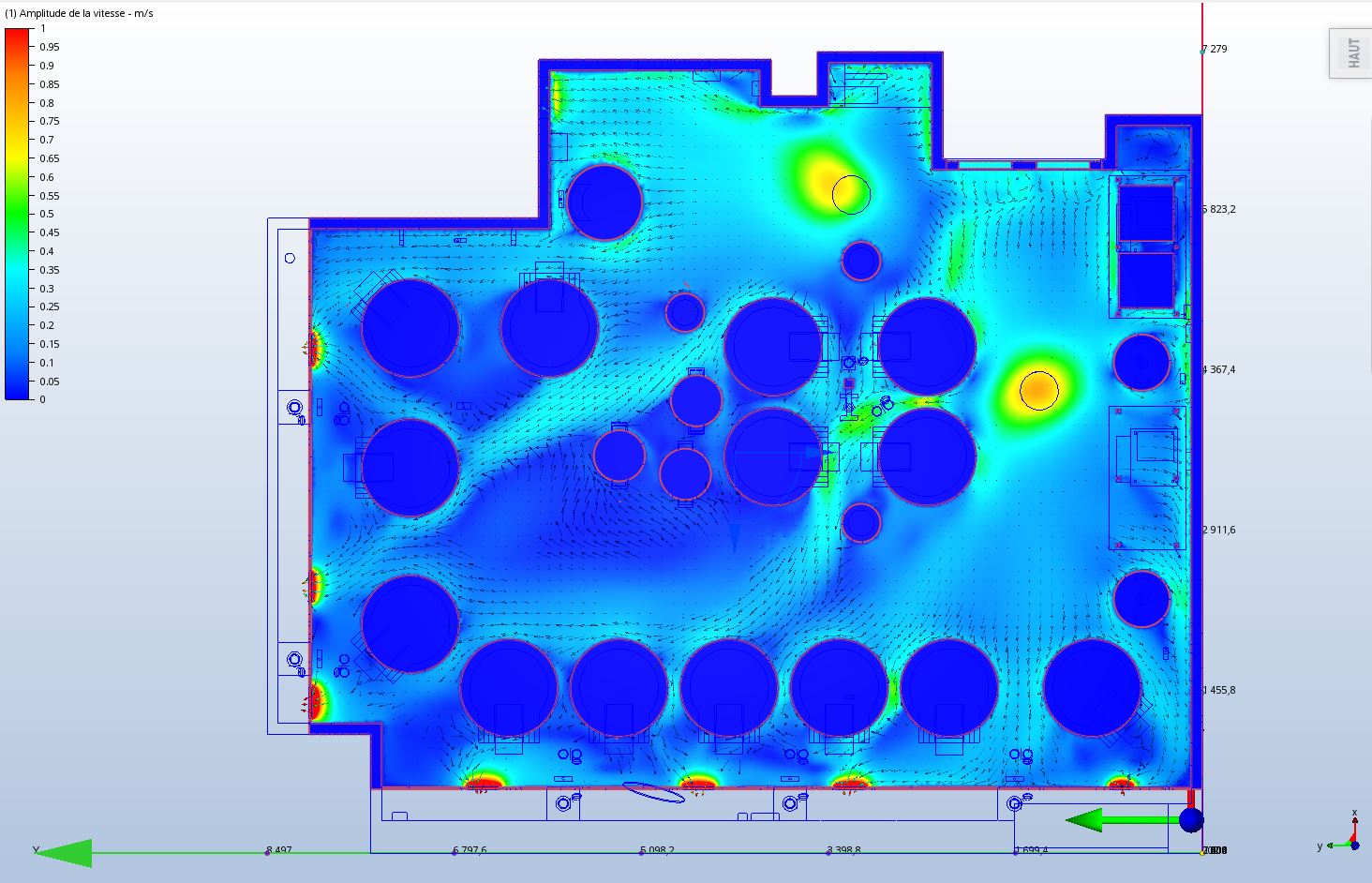

Vue en plan des flux sur une bouche de soufflage.

Vue en plan au niveau d'une bouche de soufflage avec vecteurs.

Autre vue en plan des flux.

Coupe sur une autre hauteur des flux.

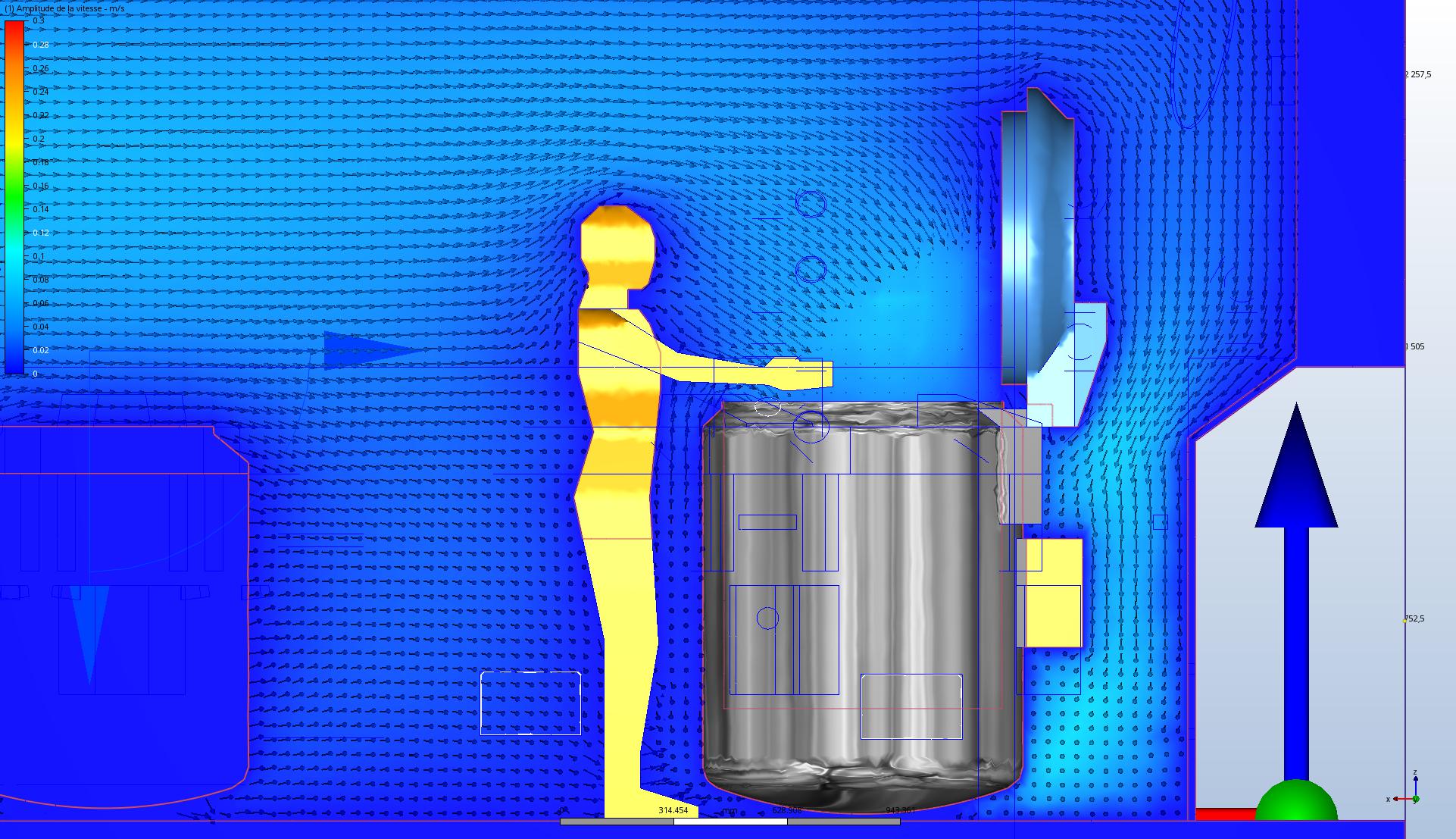

Vérification de la protection de l'opératrice à l'ouverture d'une cuve azote.

Vérification de la protection de l'opératrice.

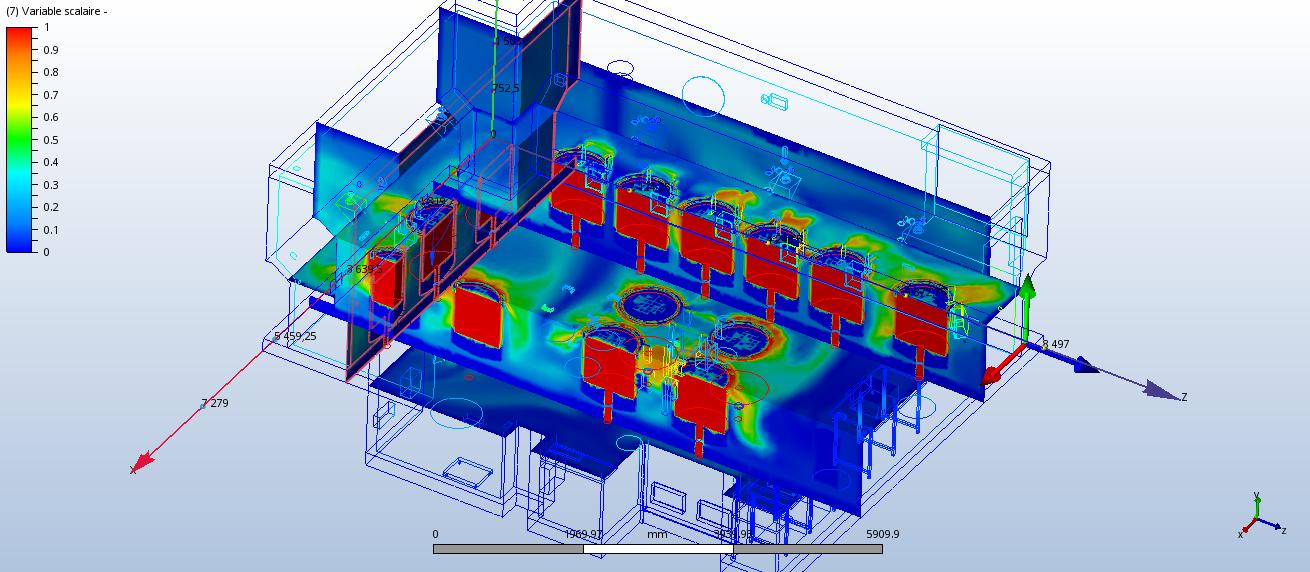

Diffusion en azote depuis les cuves de stockage.

Simulation de la diffusion de l'azote depuis les cuves de stockage.

Informations projet :

  • Categorie: Simulation

Simulation d'un local de stockage d'azote liquide en milieu pharmaceutique.

Simulation des flux aérauliques existants et futurs (propositions d'amélioration), simulation des pertes en azote des cuves de stockage et de la diffusion dans l'atmosphère ambiante de la salle.
